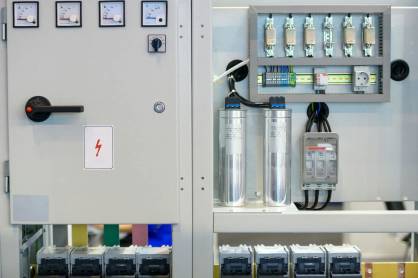

Automatyczna bateria kondensatorów - działa na zasadzie wytwarzania mocy biernej pojemnościowej, kompensując moc bierną indukcyjną pobieraną przez urządzenia odbiorcze. Zbudowana jest głownie z kondensatorów, z układu sterującego oraz w przypadku występowania w układzie wyższych harmonicznych, z układu blokującego wyższe harmoniczne ( dławika ).
Typy baterii:
MICROmatic HP 20 - Baterie o mocy rzędu od 10,5 do 54 kVar. Charakteryzują się małymi gabarytami i łatwym montażem. Prosta budowa ułatwia prace serwisowe, w dalszym ciągu zapewniając ochronę.
MINImatic HP 20 - Baterie o mocy rzędu od 60 do 240 kVar. Większe gabarytowo od serii Micromatic, lecz nadal proste w montażu. Dzięki większym obudowom, posiadają możliwość łatwej rozbudowy zmniejszając koszta planowanych inwestycji
MINImatic FH 20 - Baterie wyposażone dodatkowo w dławiki, zapewniające ochronę kondensatorom w przypadku wyższych charmonicznych.
Budowa baterii:

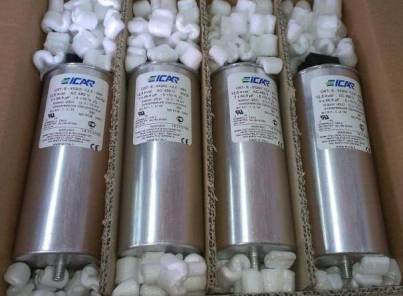

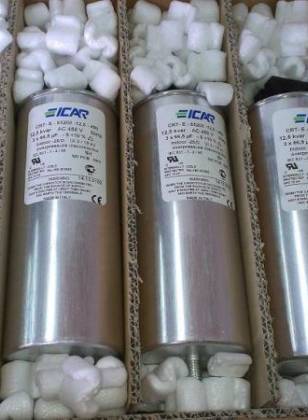

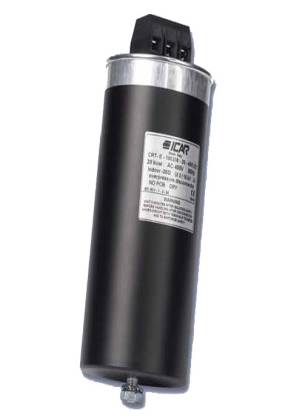

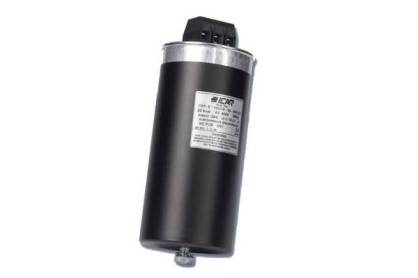

Kondensatory energetyczne - wykonane są jako jednostki cylindryczne we wzmocnionej, aluminiowej obudowie. Są to kondensatory suche lub z biodegradowalnym syciwem, nietoksyczne i przyjazne środowisku oraz z dodatkowymi zabezpieczeniami, dzięki którym nawet podczas awarii, nie dochodzi do masowych zniszczeń wewnątrz baterii.

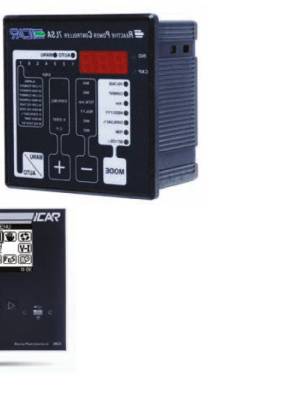

Układ sterujący - składa się ze styczników oraz regulatora mocy biernej. Regulator mocy bienej, prawidłowo zaprogramowany, interpretuje zmiany w układzie odbiorczym, dzięki czemu, dobiera odpowiednią ilość (stopni) kondensatorów, nie pozwalając na przekompensowywanie lub niedokompensowywanie układu, co z kolei naraziłoby klienta na dodatkowe koszty związane z opłatami za energię elektryczną.
Dławik blokujący wyższe harmoniczne (dławik filtrujący)- stosowany jest w przypadku występowania wyższych harmonicznych w sieci, które mogą uszkodzić kondensatory i tym samym znacząco wpłynąć na wydajność i skuteczność pracy baterii kondensatorów.
